Gewicht reduzieren
Handhabung, Montage, Systemgewicht – leichter ohne Funktionsverlust.
Lösung
Metall durch Kunststoff ersetzen – technisch sinnvoll und wirtschaftlich belastbar
Viele Hybridlösungen scheitern nicht am Prinzip, sondern an Details: ungeklärte Lastfälle, ungünstige Toleranzketten oder Schnittstellen, die im Prozess nicht stabil abgebildet werden können. Wenn Metallfunktionen wie Gewinde, Steifigkeit oder Kontaktflächen erforderlich sind, gleichzeitig aber Gewicht, Montageaufwand oder Bauraum reduziert werden sollen, ist ein Metall-Kunststoff-Verbund – z. B. über Insert-Molding – eine belastbare Lösung. Wir prüfen mit Ihnen, ob ein solcher Verbund technisch und wirtschaftlich sinnvoll ist – und wie daraus eine reproduzierbare Serienlösung entsteht, inklusive Werkzeug- und Prüfkonzept.
Gewicht senken
Handhabung, Montage und Systemgewicht spürbar reduzieren.
Kosten optimieren
Funktionsintegration und Serienfertigung statt Einzelprozesse.
Reproduzierbare Serie
Stabile Lieferfähigkeit durch abgestimmtes Prozesskonzept.
Einsatzfelder
Wann Hybrid- und Insert-Molding typischerweise Sinn macht
Bauteilkosten senken
Durch Serienfertigung und konsequente Funktionsintegration.
Montage vereinfachen
Weniger Teile, integrierte Funktionen, kürzere Taktzeiten.
Lieferfähigkeit skalieren
Stabile Serie statt aufwendiger Einzelprozesse.
Was im Spritzguss möglich ist
Funktionen direkt im Bauteil – Metall und Kunststoff gezielt kombiniert
Spritzguss erlaubt mehr als reine Geometrie: Funktionen lassen sich direkt im Bauteil abbilden und mit metallischen Komponenten gezielt kombinieren.
Im Verbund können Einlegeteile automatisiert bestückt, umspritzt und in einer stabilen Prozesslogik abgesichert werden. Entscheidend sind dabei Schnittstellen-Design, Fixierung und Lage der Inserts, Wärmehaushalt, Materialpaarung und das Toleranzkonzept – damit die Serie nicht nur „funktioniert“, sondern reproduzierbar bleibt.
Konstruktionsvergleich
Metall, Kunststoff oder Hybrid – orientierender Vergleich
Die richtige Lösung ergibt sich aus Funktion, Lastfall, Stückzahl und Wirtschaftlichkeit. Der folgende Vergleich liefert eine Orientierung – die belastbare Bewertung erfolgt im Machbarkeitscheck.
Kriterium
Metall
Kunststoff
Hybrid · Empfehlung
Gewicht
hoch
niedrig
gezielt reduziert
Steifigkeit / Lastaufnahme
sehr hoch
geometrieabhängig
Metall lokal, Kunststoff global
Gewinde / Kontaktflächen
Standard
konstruktive Alternativen
Inserts umspritzt
Funktionsintegration
begrenzt
stark
stark + Lastpfade aus Metall
Montageaufwand
höher (Fügeprozesse)
niedrig
niedrig durch Vorintegration
Stückkosten in Serie
stückzahl-/prozessabhängig
in Serie attraktiv
in Serie attraktiv bei Funktionsanspruch
Werkzeuginvestition
moderat
höher
höher (Bestückung integriert)
Anwendung

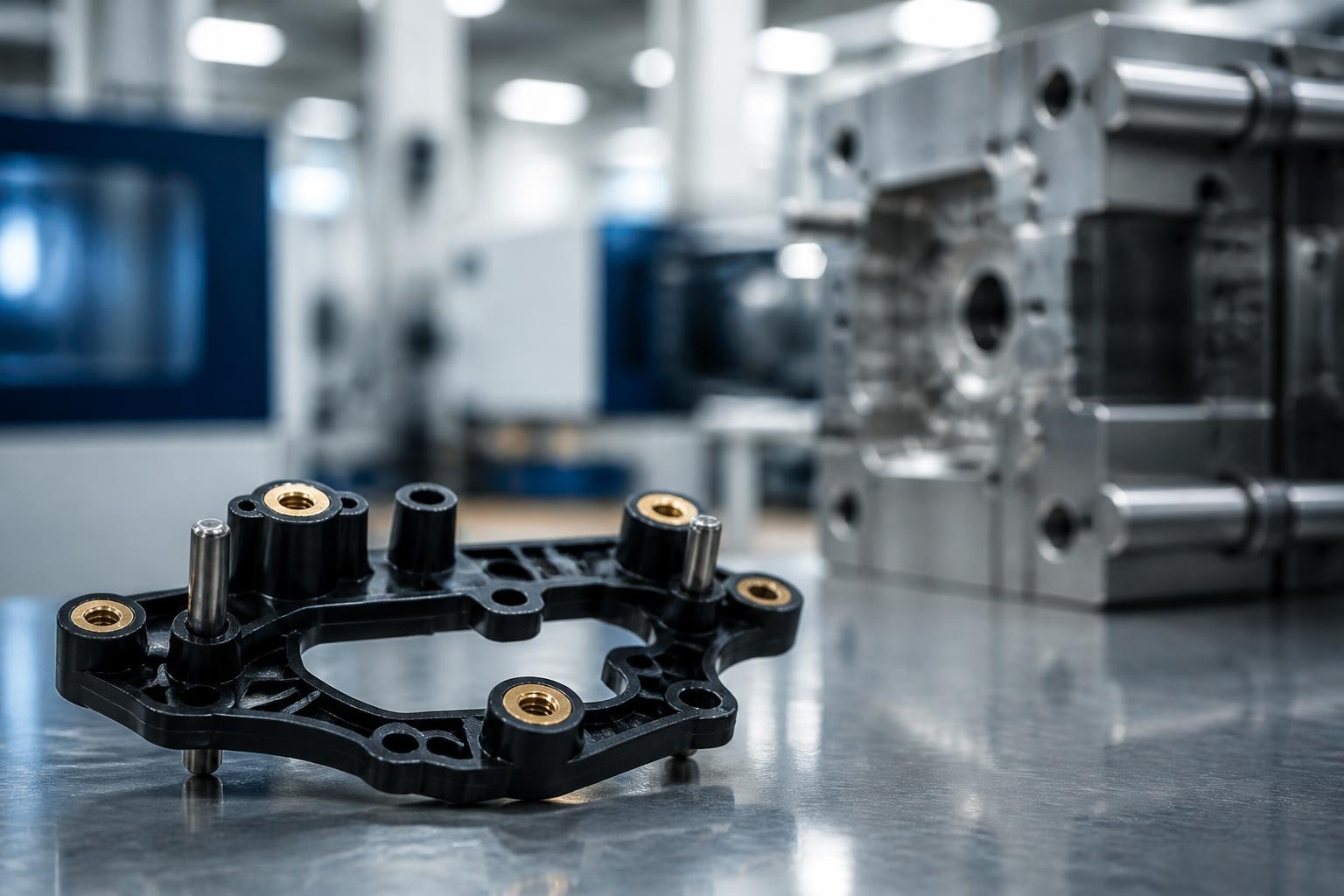

Insert-Molding & Hybridbauteile
Wenn Metallfunktionen wie Gewinde, Kontaktflächen oder Lastaufnahmen erforderlich sind, gleichzeitig aber Montageaufwand und Bauraum reduziert werden sollen, ist Insert-Molding ein bewährter Ansatz. Einlegeteile, Werkzeugkonzept und Prüfmerkmale werden bei uns so aufeinander abgestimmt, dass Lage, Präsenz und Funktion über die Serie hinweg stabil und reproduzierbar bleiben.
- Gewindebuchsen, Bundbuchsen sowie Kontakt-/ und Lastaufnahmen – umspritzt integriert
- Automatisierte Bestückung und definierte Fixierung der Inserts im Werkzeug
- Qualitätsabsicherung über Präsenz- und Lageprüfung sowie klare Ausschleuslogik
Frühe Klärung
Was man früh klären muss
Metall durch Kunststoff zu ersetzen klingt zunächst einfach – in der Praxis entscheidet sich der Erfolg aber im Detail. Wichtig ist, früh zu verstehen, welche Aufgabe das Bauteil übernimmt, welchen Bedingungen es ausgesetzt ist und wie zuverlässig eine Kunststoff- oder Hybridlösung später in der Serie funktionieren muss. Hähl betrachtet deshalb Bauteil, Material, Werkzeug, Schnittstellen und Prozess gemeinsam. So entsteht eine fundierte Grundlage für eine Lösung, die technisch belastbar, wirtschaftlich sinnvoll und langfristig serienfähig ist.
- Mechanische Lastfälle – statisch und dynamisch
- Temperaturniveau und thermische Wechsel
- Medienkontakt, Witterung, Alterung
- Toleranzen, Passung und ggf. Optik
- Stückzahlen und Serienhorizont
- Schnittstellen zum Gesamtsystem (Metall-Kunststoff-Kontakt, Inserts)
Vorgehen
Unser Vorgehen
Kurz-Check
Funktion, Lastfälle, Toleranzen, Stückzahlrahmen, Montageziel.
Konzept
Insert-Schnittstelle, Bauteilkonzept und transparente Bewertung kritischer Punkte.
Werkzeug- und Prozesskonzept
Bestückung, Fixierung, Prozessfenster und Prüfmerkmale.
Bemusterung und Serienabsicherung
Freigabelogik, Prüfplan und Reproduzierbarkeit.
Ihr Nutzen
Was Sie dadurch gewinnen
Funktionen integriert
Metallfunktionen integriert – weniger Montageaufwand und weniger Schnittstellen.
Reproduzierbare Serie
Abgestimmtes Zusammenspiel von Insert, Werkzeug und Prozess.
Stabile Funktion
Auch bei Streuung – durch Fixierung, Toleranzkonzepte und Prüfmerkmale.
Klare Entscheidung
Transparente Bewertung von Konzept, Risiken und Umsetzbarkeit.
FAQ
FAQ
Jetzt starten
Machbarkeitscheck – Rückmeldung in 48 Stunden
Kurzbeschreibung per E-Mail genügt. Wir antworten innerhalb von 48 Stunden mit einer Ersteinschätzung oder gezielten Rückfragen. Technische Daten folgen über einen sicheren Upload-Link.
